工業(yè)鋼管化工管道用金屬材料的腐蝕有哪些？
金屬腐蝕的危害性是十分普遍的，而且也是十分嚴(yán)重的。腐蝕會(huì)造成重大的直接或間接損失，會(huì)造成災(zāi)難性重大事故，而且危及人身安全。因腐蝕而造成的生產(chǎn)設(shè)備和管道的跑、冒、滴、漏，會(huì)影響生產(chǎn)裝置的生產(chǎn)周期和設(shè)備壽命，增加生產(chǎn)成本，同時(shí)還會(huì)因有毒物質(zhì)的泄漏而污染環(huán)境，危及人類健康。
根據(jù)腐蝕發(fā)生的機(jī)理，可將其分為化學(xué)腐蝕、電化學(xué)腐蝕和物理腐蝕三大類。
1、化學(xué)腐蝕（Chemical Corrosion）
化學(xué)腐蝕是指金屬表面與非電解質(zhì)直接發(fā)生純化學(xué)作用而引起的破壞。金屬在高溫氣體中的硫腐蝕、金屬的高溫氧化均屬于化學(xué)腐蝕。
2、電化學(xué)腐蝕（Electrochemical Corrosion）
電化學(xué)腐蝕是指金屬表面與離子導(dǎo)電的介質(zhì)發(fā)生電化學(xué)反應(yīng)而引起的破壞。電化學(xué)腐蝕是最普遍、最常見(jiàn)的腐蝕，如金屬在大氣、海水、土壤和各種電解質(zhì)溶液中的腐蝕都屬此類。
3、物理腐蝕（Physical Corrosion）
物理腐蝕是指金屬由于單純的物理溶解而引起的破壞。其特點(diǎn)是：當(dāng)?shù)腿埸c(diǎn)的金屬溶入金屬材料中時(shí)，會(huì)對(duì)金屬材料產(chǎn)生“割裂”作用。由于低熔點(diǎn)的金屬?gòu)?qiáng)度一般較低，在受力狀態(tài)下它將優(yōu)先斷裂，從而成為金屬材料的裂紋源。應(yīng)該說(shuō)，這種腐蝕在工程中并不多見(jiàn)。
按腐蝕形態(tài)分類，可分為全面腐蝕、局部腐蝕和應(yīng)力腐蝕三大類。
1、全面腐蝕（General Corrosion）
全面腐蝕也稱均勻腐蝕，是在管道較大面積上產(chǎn)生的程度基本相同的腐蝕。均勻腐蝕是危險(xiǎn)性最小的一種腐蝕。
① 工程中往往是給出足夠的腐蝕余量就能保證材料的機(jī)械強(qiáng)度和使用壽命。
② 均勻腐蝕常用單位時(shí)間內(nèi)腐蝕介質(zhì)對(duì)金屬材料的腐蝕深度或金屬構(gòu)件的壁厚減薄量（稱為腐蝕速率）來(lái)評(píng)定。SH3059標(biāo)準(zhǔn)中規(guī)定：腐蝕速率不超過(guò)0.05mm/a的材料為充分耐腐蝕材料；腐蝕速率為0.05～0.1mm/a的材料為耐腐蝕材料；腐蝕速率為0.1～0.5mm/a的材料為尚耐腐蝕材料；腐蝕速率超過(guò)0.5mm/a的材料為不耐腐蝕材料。
2、局部腐蝕（Local Corrosion）
局部腐蝕又稱非均勻腐蝕，其危害性遠(yuǎn)比均勻腐蝕大，因?yàn)榫鶆蚋g容易被發(fā)覺(jué)，容易設(shè)防，而局部腐蝕則難以預(yù)測(cè)和預(yù)防，往往在沒(méi)有先兆的情況下，使金屬構(gòu)件突然發(fā)生破壞，從而造成重大火災(zāi)或人身傷亡事故。局部腐蝕很普遍，據(jù)統(tǒng)計(jì)，均勻腐蝕占整個(gè)腐蝕中的17.8%，而局部腐蝕則占80%左右。
（1）點(diǎn)蝕（Pitting）

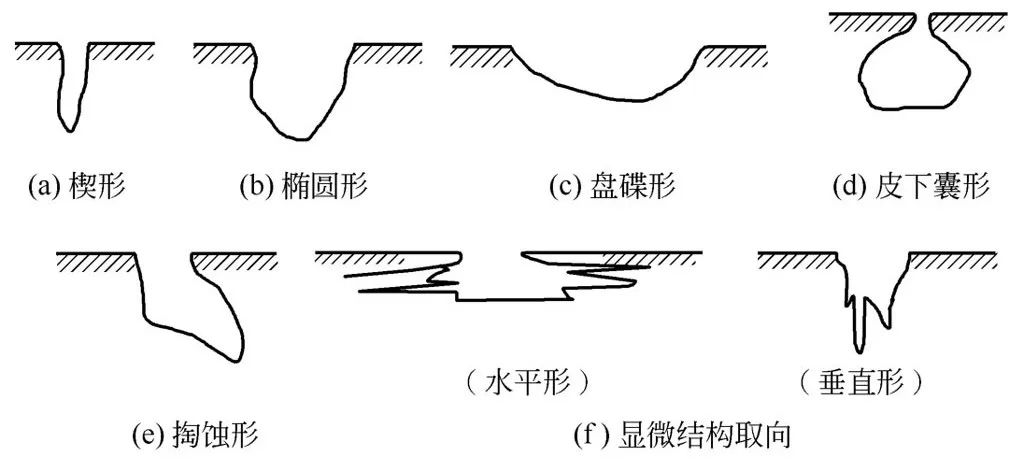

① 集中在全局表面?zhèn)€別小點(diǎn)上的深度較大的腐蝕稱為點(diǎn)蝕，也稱孔蝕。蝕孔直徑等于或小于深度。蝕孔形態(tài)如圖1所示。
圖1 點(diǎn)蝕孔的各種剖面形狀（選自ASTM標(biāo)準(zhǔn)）
② 點(diǎn)蝕是管道最具有破壞性的隱藏的腐蝕形態(tài)之一。奧氏體不銹鋼管道在輸送含氯離子或溴離子的介質(zhì)時(shí)最容易產(chǎn)生點(diǎn)蝕。不銹鋼管道外壁如果常被海水或天然水潤(rùn)濕，也會(huì)產(chǎn)生點(diǎn)蝕，這是因?yàn)楹Ｋ蛱烊凰泻幸欢ǖ穆入x子。
③ 不銹鋼的點(diǎn)蝕過(guò)程可分為蝕孔的形成和蝕孔的發(fā)展兩個(gè)階段。
鈍化膜的不完整部位（露頭位錯(cuò)、表面缺陷等）作為點(diǎn)蝕源，在某一段時(shí)間內(nèi)呈活性狀態(tài)，電位變負(fù)，與其鄰近表面之間形成微電池，并且具有大陰極小陽(yáng)極面積比，使點(diǎn)蝕源部位金屬迅速溶解，蝕孔開(kāi)始形成。

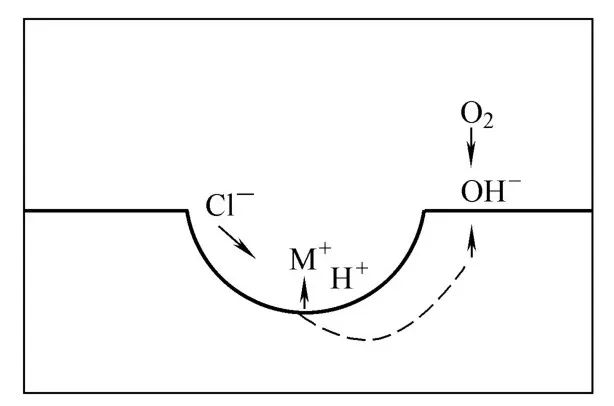

已形成的蝕孔隨著腐蝕的繼續(xù)進(jìn)行。小孔內(nèi)積累了過(guò)量的正電荷，引起外部Cl-的遷入以保持電中性，繼之孔內(nèi)氯化物濃度增高。由于氯化物水解使孔內(nèi)溶液酸化，又進(jìn)一步加速孔內(nèi)陽(yáng)極的溶解。這種自催化作用的結(jié)果，使蝕孔不斷地向深處發(fā)展，如圖2所示。
圖2 點(diǎn)蝕孔生長(zhǎng)機(jī)理
④ 溶液滯留容易產(chǎn)生點(diǎn)蝕；增加流速會(huì)降低點(diǎn)蝕傾向，敏化處理及冷加工會(huì)增加不銹鋼點(diǎn)蝕的傾向；固溶處理能提高不銹鋼耐點(diǎn)蝕的能力。鈦的耐點(diǎn)蝕能力高于奧氏體不銹鋼。
⑤ 碳鋼管道也發(fā)生點(diǎn)蝕，通常是在蒸汽系統(tǒng)（特別是低壓蒸汽）和熱水系統(tǒng)，遭受溶解氧的腐蝕，溫度在80～250℃間最為嚴(yán)重。雖然蒸汽系統(tǒng)是除氧的，但由于操作控制不嚴(yán)格，很難保證溶解氧量不超標(biāo)，因此溶解氧造成碳鋼管道產(chǎn)生點(diǎn)蝕的情況經(jīng)常會(huì)發(fā)生。
（2）縫隙腐蝕（Crevice Corrosion）
當(dāng)管道輸送的物料為電解質(zhì)溶液時(shí)，在管道內(nèi)表面的縫隙處，如法蘭墊片處、單面焊未焊透處等，均會(huì)產(chǎn)生縫隙腐蝕。一些鈍性金屬如不銹鋼、鋁、鈦等，容易產(chǎn)生縫隙腐蝕。

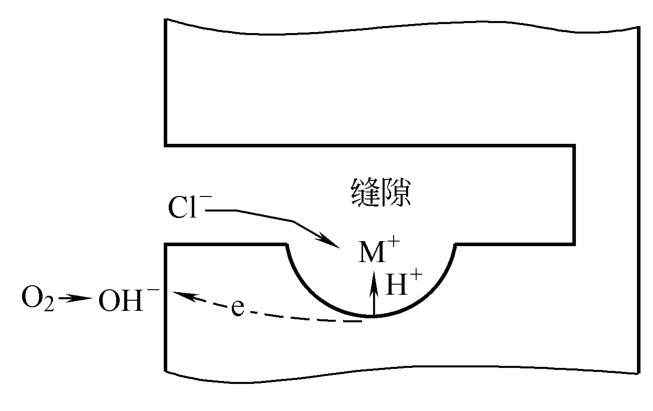

縫隙腐蝕的機(jī)理，一般認(rèn)為是濃差腐蝕電池的原理，即由于縫隙內(nèi)和周圍溶液之間氧濃度或金屬離子濃度存在差異造成的。縫隙腐蝕在許多介質(zhì)中發(fā)生，但以含氯化物的溶液中最嚴(yán)重，其機(jī)理不僅是氧濃差電池的作用，還有像點(diǎn)蝕那樣的自催化作用，如圖3所示。
圖3 縫隙腐蝕的機(jī)理
（3）焊接接頭的腐蝕
通常發(fā)生于不銹鋼管道，有三種腐蝕形式。
① 焊肉被腐蝕成海綿狀，這是奧氏體不銹鋼發(fā)生的δ鐵素體選擇性腐蝕。
為改善焊接性能，奧氏體不銹鋼通常要求焊縫含有3%～10%的鐵素體組織，但在某些強(qiáng)腐蝕性介質(zhì)中則會(huì)發(fā)生δ鐵素體選擇性腐蝕，即腐蝕只發(fā)生在δ鐵素體相（或進(jìn)一步分解為σ相），結(jié)果呈海綿狀。
② 熱影響區(qū)腐蝕。造成這種腐蝕的原因，是焊接過(guò)程中這里的溫度正好處在敏化區(qū)，有充分的時(shí)間析出碳化物，從而產(chǎn)生了晶間腐蝕。
晶間腐蝕是腐蝕局限在晶界和晶界附近而晶粒本身腐蝕比較小的一種腐蝕形態(tài)，其結(jié)果將造成晶粒脫落或使材料機(jī)械強(qiáng)度降低。
晶間腐蝕的機(jī)理是“貧鉻理論”。不銹鋼因含鉻而有很高的耐蝕性，其含鉻量必須要超過(guò)12%，否則其耐蝕性能和普通碳鋼差不多。不銹鋼在敏化溫度范圍內(nèi)（450～850℃），奧氏體中過(guò)飽和固溶的碳將和鉻化合成Cr23C6，沿晶界沉淀析出。由于奧氏體中鉻的擴(kuò)散速度比碳慢，這樣，生成Cr23C6所需的鉛必然從晶界附近獲取，從而造成晶界附近區(qū)域貧鉻。如果含鉻量降到12%（鈍化所需極限含鉻量）以下，則貧鉻區(qū)處于活化狀態(tài)，作為陽(yáng)極，它和晶粒之間構(gòu)成腐蝕原電池，貧鉻區(qū)陽(yáng)極面積小，晶粒陰極面積大，從而造成晶界附近貧鉻區(qū)的嚴(yán)重腐蝕。

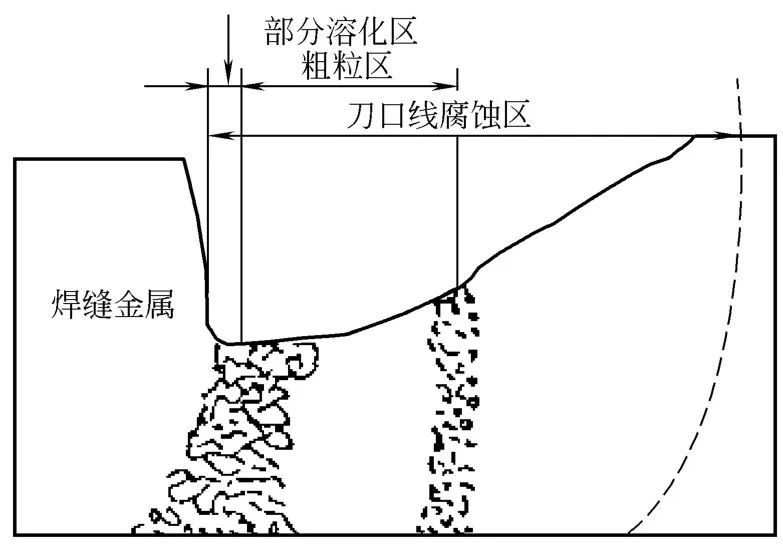

③ 熔合線處的刀口腐蝕，一般發(fā)生在用Nb及Ti穩(wěn)定的不銹鋼（347及321）。刀口腐蝕大多發(fā)生在氧化性介質(zhì)中。刀口腐蝕示意如圖4所示。
圖4 刀口腐蝕
（4）磨損腐蝕
也稱沖刷腐蝕。當(dāng)腐蝕性流體在彎頭、三通等拐彎部位突然改變方向，它對(duì)金屬及金屬表面的鈍化膜或腐蝕產(chǎn)物層產(chǎn)生機(jī)械沖刷破壞作用，同時(shí)又對(duì)不斷露出的金屬新鮮表面發(fā)生激烈的電化學(xué)腐蝕，從而造成比其他部位更為嚴(yán)重的腐蝕損傷。這種損傷是金屬以其離子或腐蝕產(chǎn)物從金屬表面脫離，而不是像純粹的機(jī)械磨損那樣以固體金屬粉末脫落。
如果流體中夾有氣泡或固體懸浮物時(shí)，則最易發(fā)生磨損腐蝕。不銹鋼的鈍化膜耐磨損腐蝕性能較差，鈦則較好。蒸汽系統(tǒng)、H2S-H2O系統(tǒng)對(duì)碳鋼管道彎頭、三通的磨損腐蝕均較嚴(yán)重。
（5）冷凝液腐蝕
對(duì)于含水蒸氣的熱腐蝕性氣體管道，在保溫層中止處或破損處的內(nèi)壁，由于局部溫度降至露點(diǎn)以下，將發(fā)生冷凝現(xiàn)象，從而造成冷凝液腐蝕，即露點(diǎn)腐蝕。
（6）涂層破損處的局部大氣銹蝕
對(duì)于化工廠的碳鋼管線，這種腐蝕有時(shí)會(huì)很嚴(yán)重，因?yàn)榛S區(qū)的大氣中常常含有酸性氣體，比自然大氣的腐蝕性強(qiáng)得多。
3、應(yīng)力腐蝕（Stress Corrosion）
金屬材料在拉應(yīng)力和特定腐蝕介質(zhì)的共同作用下發(fā)生的斷裂破壞，稱為應(yīng)力腐蝕破裂。發(fā)生應(yīng)力腐蝕破裂的時(shí)間有長(zhǎng)有短，有經(jīng)過(guò)幾天就開(kāi)裂的，也有經(jīng)過(guò)數(shù)年才開(kāi)裂的，這說(shuō)明應(yīng)力腐蝕破裂通常有一個(gè)或長(zhǎng)或短的孕育期。
應(yīng)力腐蝕裂紋呈枯樹(shù)枝狀，大體上沿著垂直于拉應(yīng)力的方向發(fā)展。裂紋的微觀形態(tài)有穿晶型、晶間型（沿晶型）和兩者兼有的混合型。
應(yīng)力的來(lái)源，對(duì)于管道來(lái)說(shuō)，焊接、冷加工及安裝時(shí)殘余應(yīng)力是主要的。
并不是任何的金屬與介質(zhì)的共同作用都引起應(yīng)力腐蝕破裂。其中金屬材料只有在某些特定的腐蝕環(huán)境中，才發(fā)生應(yīng)力腐蝕破裂。表1列出了容易引起應(yīng)力腐蝕開(kāi)裂的管道金屬材料和腐蝕環(huán)境的組合。

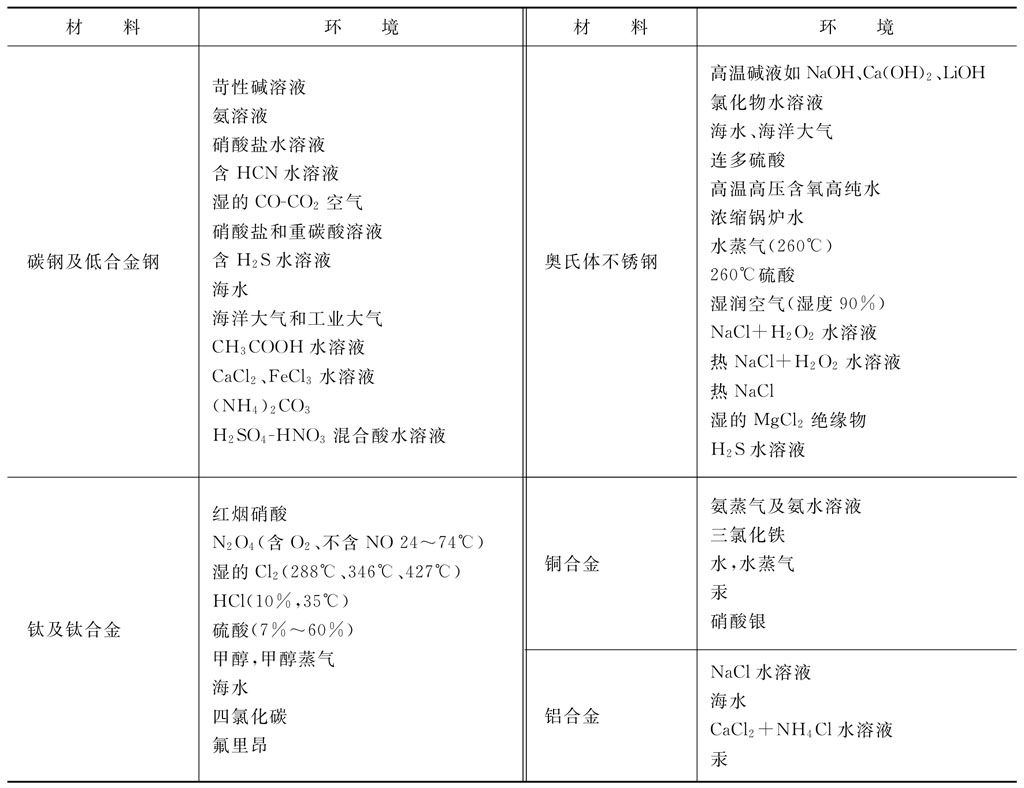

表1 易產(chǎn)生應(yīng)力腐蝕開(kāi)裂的金屬材料和腐蝕環(huán)境組合（選自SH 3059附錄E）
（1）堿脆

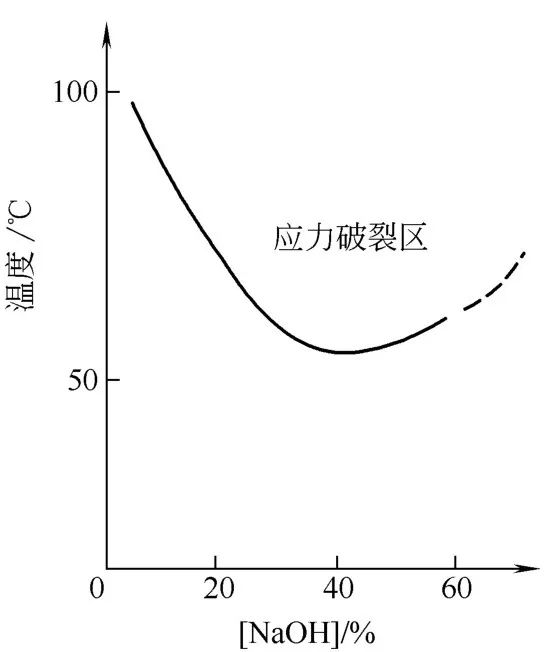

金屬在堿液中的應(yīng)力腐蝕破裂稱堿脆。碳鋼、低合金鋼、不銹鋼等多種金屬材料皆可發(fā)生堿脆。碳鋼（含低合金鋼）發(fā)生堿脆的趨勢(shì)如圖5所示。
圖5 碳鋼在堿液中的應(yīng)力腐蝕破裂區(qū)
由圖5可知，氫氧化鈉濃度在5%以上的全部濃度范圍內(nèi)碳鋼幾乎都可能產(chǎn)生堿脆，堿脆的最低溫度為50℃，所需堿液的濃度為40%～50%，以沸點(diǎn)附近的高溫區(qū)最易發(fā)生。裂紋呈晶間型。奧氏體不銹鋼發(fā)生堿脆的趨勢(shì)如圖6所示。

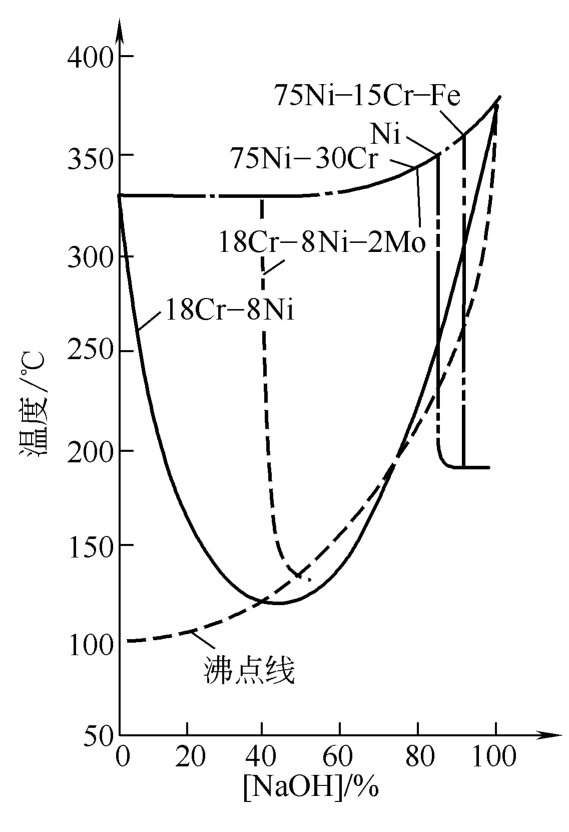

氫氧化鈉濃度在0.1%以上的濃度時(shí)18-8型奧氏體不銹鋼即可發(fā)生堿脆。以氫氧化鈉濃度40%最危險(xiǎn)，這時(shí)發(fā)生堿脆的溫度為115℃左右。超低碳不銹鋼的堿脆裂紋為穿晶型，含碳量高時(shí)，堿脆裂紋則為晶間型或混合型。當(dāng)奧氏體不銹鋼中加入2%鉬時(shí)，則可使其堿脆界限縮小，并向堿的高濃度區(qū)域移動(dòng)。鎳和鎳基合金具有較高的耐應(yīng)力腐蝕的性能，它的堿脆范圍變得狹窄，而且位于高溫濃堿區(qū)。
圖6 產(chǎn)生應(yīng)力腐蝕破裂的燒堿濃度與溫度關(guān)系
注：曲線上部為危險(xiǎn)區(qū)
（2）不銹鋼的氯離子應(yīng)力腐蝕破裂
氯離子不但能引起不銹鋼孔蝕，更能引起不銹鋼的應(yīng)力腐蝕破裂。
發(fā)生應(yīng)力腐蝕破裂的臨界氯離子濃度隨溫度的上升而減小，高溫下，氯離子濃度只要達(dá)到10-6，即能引起破裂。發(fā)生氯離子應(yīng)力腐蝕破裂的臨界溫度為70℃。具有氯離子濃縮的條件（反復(fù)蒸干、潤(rùn)濕）是最易發(fā)生破裂的。工業(yè)中發(fā)生不銹鋼氯離子應(yīng)力腐蝕破裂的情況相當(dāng)普遍。

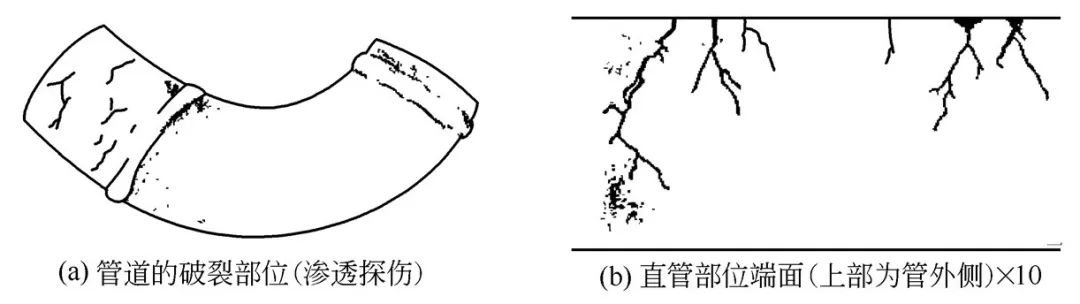

不銹鋼氯離子應(yīng)力腐蝕破裂不僅僅發(fā)生在管道的內(nèi)壁，發(fā)生在管道外壁的事例也屢見(jiàn)不鮮，如圖7所示。
圖7 不銹鋼管道應(yīng)力腐蝕破裂
作為管外側(cè)的腐蝕因素，被認(rèn)為是保溫材料的問(wèn)題，對(duì)保溫材料進(jìn)行分析的結(jié)果，被檢驗(yàn)出含有約0.5%的氯離子。這個(gè)數(shù)值可認(rèn)為是保溫材料中含有的雜質(zhì)，或由于保溫層破損、浸入的雨水中帶入并經(jīng)過(guò)濃縮的結(jié)果。
（3）不銹鋼連多硫酸應(yīng)力腐蝕破裂
以加氫脫硫裝置最為典型，不銹鋼連多硫酸（H2SxO6，x=3～5）的應(yīng)力腐蝕破裂頗為引人關(guān)注。
管道在正常運(yùn)行時(shí)，受硫化氫腐蝕，生成的硫化鐵，在停車檢修時(shí)，與空氣中的氧及水反應(yīng)生成了H2SxO6。在Cr-Ni奧氏體不銹鋼管道的殘余應(yīng)力較大的部位（焊縫熱影響區(qū)、彎管部位等）產(chǎn)生應(yīng)力腐蝕裂紋。
（4）硫化物腐蝕破裂
① 金屬在同時(shí)含有硫化氫及水的介質(zhì)中發(fā)生的應(yīng)力腐蝕破裂即為硫化物腐蝕破裂，簡(jiǎn)稱硫裂。在天然氣、石油采集，加工煉制，石油化學(xué)及化肥等工業(yè)部門(mén)常常發(fā)生管道、閥門(mén)硫裂事故。發(fā)生硫裂所需的時(shí)間短則幾天，長(zhǎng)則幾個(gè)月到幾年不等，但是未見(jiàn)超過(guò)十年發(fā)生硫裂的事例。
② 硫裂的裂紋較粗，分支較少，多為穿晶型，也有晶間型或混合型。發(fā)生硫裂所需的硫化氫濃度很低，只要略超過(guò)10-6，甚至在小于10-6的濃度下也會(huì)發(fā)生。
碳鋼和低合金鋼在20～40℃溫度范圍內(nèi)對(duì)硫裂的敏感性最大，奧氏體不銹鋼的硫裂大多發(fā)生在高溫環(huán)境中。隨著溫度升高，奧氏體不銹鋼的硫裂敏感性增加。在含硫化氫及水的介質(zhì)中，如果同時(shí)含醋酸，或者二氧化碳和氯化鈉，或磷化氫，或砷、硒、銻、碲的化合物或氯離子，則對(duì)鋼的硫裂起促進(jìn)作用。對(duì)于奧氏體不銹鋼的硫裂，氯離子和氧起促進(jìn)作用，304L和316L不銹鋼對(duì)硫裂的敏感性有如下的關(guān)系：H2S+H2O＜H2S+H2O+Cl-＜H2S+H2O+Cl-+O2（硫裂的敏感性由弱到強(qiáng)）。
對(duì)于碳鋼和低合金鋼來(lái)說(shuō)，淬火+回火的金相組織抗硫裂最好，未回火馬氏體組織最差。鋼抗硫裂性能依淬火+回火組織→正火+回火組織→正火組織→未回火馬氏體組織的順序遞降。
鋼的強(qiáng)度越高，越易發(fā)生硫裂。鋼的硬度越高，越易發(fā)生硫裂。在發(fā)生硫裂的事故中，焊縫特別是熔合線是最易發(fā)生破裂的部位，這是因?yàn)檫@里的硬度最高。NACE對(duì)碳鋼焊縫的硬度進(jìn)行了嚴(yán)格的規(guī)定：≤200HB。這是因?yàn)楹缚p硬度的分布比母材復(fù)雜，所以對(duì)焊縫硬度的規(guī)定比母材嚴(yán)格。焊縫部位常發(fā)生破裂，一方面是由于焊接殘余應(yīng)力的作用，另一方面是焊縫金屬、熔合線及熱影響區(qū)出現(xiàn)淬硬組織的結(jié)果。為防止硫裂，焊后進(jìn)行有效的熱處理十分必要。
（5）氫損傷
氫滲透進(jìn)入金屬內(nèi)部而造成金屬性能劣化稱為氫損傷，也稱氫破壞。氫損傷可分為四種不同類型：氫鼓泡、氫脆、脫碳和氫腐蝕。
① 氫鼓泡及氫誘發(fā)階梯裂紋。
主要發(fā)生在含濕硫化氫的介質(zhì)中。

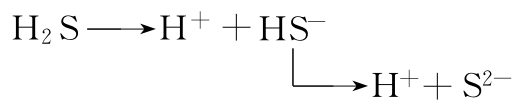

硫化氫在水中離解：

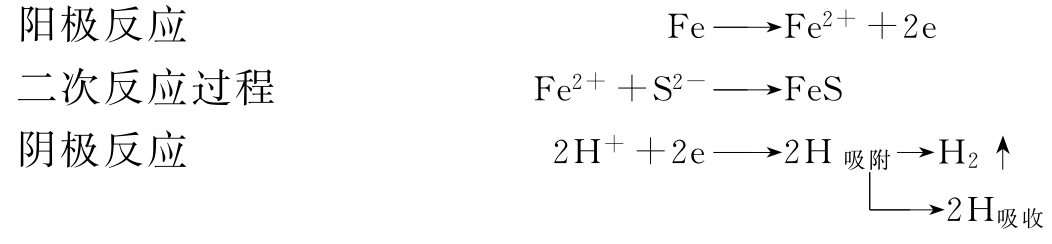

鋼在硫化氫水溶液中發(fā)生電化學(xué)腐蝕：
由上述過(guò)程可以看出，鋼在這種環(huán)境中，不僅會(huì)由于陽(yáng)極反應(yīng)而發(fā)生一般腐蝕，而且由于S2-在金屬表面的吸附對(duì)氫原子復(fù)合氫分子有阻礙作用，從而促進(jìn)氫原子向金屬內(nèi)滲透。當(dāng)氫原子向鋼中滲透擴(kuò)散時(shí)，遇到了裂縫、分層、空隙、夾渣等缺陷，就聚集起來(lái)結(jié)合成氫分子造成體積膨脹，在鋼材內(nèi)部產(chǎn)生極大壓力（可達(dá)數(shù)百兆帕）。

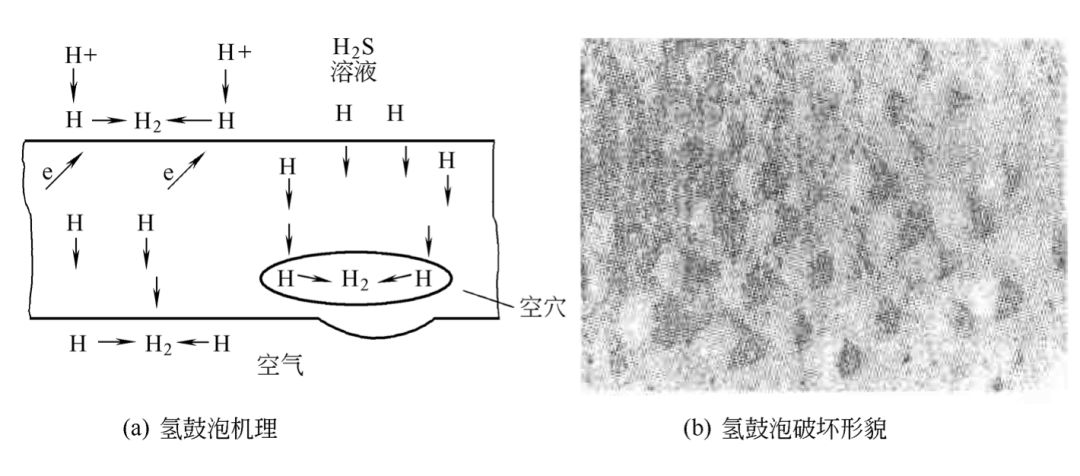

如果這些缺陷在鋼材表面附近，則形成鼓泡，如圖8所示。如果這些缺陷在鋼的內(nèi)部深處，則形成誘發(fā)裂紋。它是沿軋制方向上產(chǎn)生的相互平行的裂紋，被短的橫向裂紋連接起來(lái)形成“階梯”。氫誘發(fā)階梯裂紋輕者使鋼材脆化，重者會(huì)使有效壁厚減小到管道過(guò)載、泄漏甚至斷裂。
圖8 氫鼓泡
氫鼓泡需要一個(gè)硫化氫臨界濃度值。有資料介紹，硫化氫分壓在138Pa時(shí)將產(chǎn)生氫鼓泡。如果在含濕硫化氫介質(zhì)中同時(shí)存在磷化氫、砷、碲的化合物及CN-時(shí)，則有利于氫向鋼中滲透，它們都是滲氫加速劑。
氫鼓泡及氫誘發(fā)階梯裂紋一般發(fā)生在鋼板卷制的管道上。
② 氫脆。
無(wú)論以什么方式進(jìn)入鋼內(nèi)的氫，都將引起鋼材脆化，即伸長(zhǎng)率、斷面收縮率顯著下降，高強(qiáng)度鋼尤其嚴(yán)重。若將鋼材中的氫釋放出來(lái)（如加熱進(jìn)行消氫處理），則鋼的力學(xué)性能仍可恢復(fù)。氫脆是可逆的。
H2S-H2O介質(zhì)常溫腐蝕碳鋼管道能滲氫，在高溫高壓臨氫環(huán)境下也能滲氫；在不加緩蝕劑或緩蝕劑不當(dāng)?shù)乃嵯催^(guò)程能滲氫，在雨天焊接或在陰極保護(hù)過(guò)度時(shí)也會(huì)滲氫。
③ 脫碳。
在工業(yè)制氫裝置中，高溫氫氣管道易產(chǎn)生碳損傷。鋼中的滲碳體在高溫下與氫氣作用生成甲烷：
反應(yīng)結(jié)果導(dǎo)致表面層的滲碳體減少，而碳便從鄰近的尚未反應(yīng)的金屬層逐漸擴(kuò)散到此反應(yīng)區(qū)，于是有一定厚度的金屬層因缺碳而變?yōu)殍F素體。脫碳的結(jié)果造成鋼的表面強(qiáng)度和疲勞極限的降低。
④ 氫腐蝕。
鋼受到高溫高壓氫作用后，其力學(xué)性能劣化，強(qiáng)度、韌性明顯降低，并且是不可逆的，這種現(xiàn)象稱為氫腐蝕。

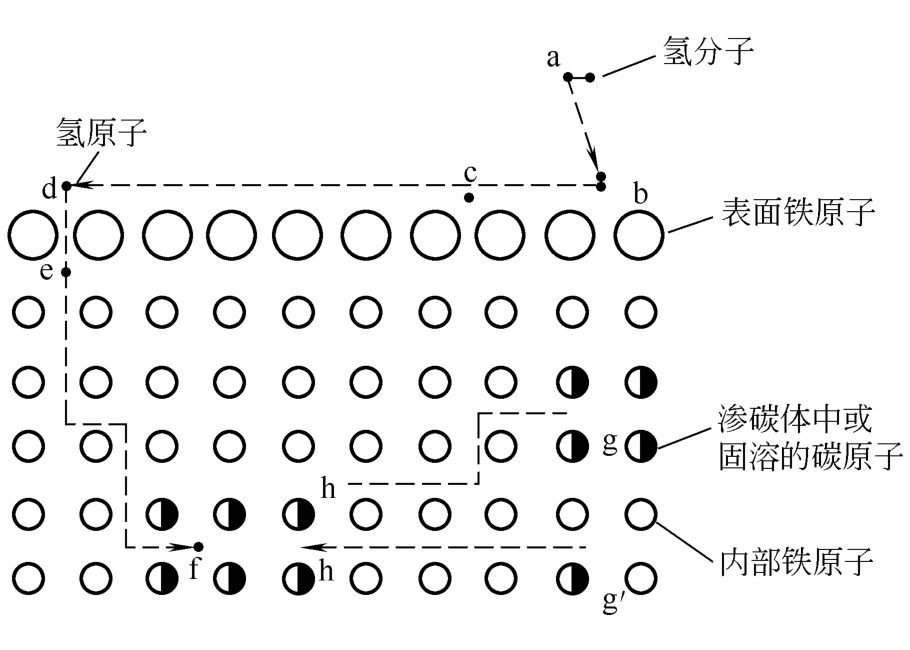

氫腐蝕的歷程可用圖9來(lái)解釋。
圖9 氫腐蝕的歷程
氫腐蝕的過(guò)程大致可分為三個(gè)階段：孕育期，鋼的性能沒(méi)有變化；性能迅速變化階段，迅速脫碳，裂紋快速擴(kuò)展；最后階段，固溶體中碳已耗盡。
氫腐蝕的孕育期是重要的，它往往決定了鋼的使用壽命。
某氫壓力下產(chǎn)生氫腐蝕有一起始溫度，它是衡量鋼材抗氫性能的指標(biāo)。低于這個(gè)溫度氫腐蝕反應(yīng)速度極慢，以至孕育期超過(guò)正常使用壽命。碳鋼的這一溫度大約在220℃左右。
氫分壓也有一個(gè)起始點(diǎn)（碳鋼大約在1.4MPa左右），即無(wú)論溫度多高，低于此分壓，只發(fā)生表面脫碳而不發(fā)生嚴(yán)重的氫腐蝕。
各種抗氫鋼發(fā)生腐蝕的溫度和壓力組合條件，就是著名的Nelson曲線（在很多管道器材選用標(biāo)準(zhǔn)規(guī)范內(nèi)均有此曲線圖，如SH3059《石油化工管道設(shè)計(jì)器材選用通則》）。
冷加工變形，提高了碳、氫的擴(kuò)散能力，對(duì)腐蝕起加速作用。
某氮肥廠，氨合成塔出口至廢熱鍋爐的高壓管道，工作溫度320℃左右，工作壓力33MPa，工作介質(zhì)為H2、N2、NH3混合氣，應(yīng)按Nelson曲線選用抗氫鋼。其中有一異徑短管，由于錯(cuò)用了普通碳鋼，使用不久便因氫腐蝕而破裂，造成惡性事故，損失非常慘重。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.zfjr198.com/Steel-Knowledge/hggdff.html
|
