亚洲蜜桃精久久久久久久久久久久_人妻精品久久久久中文字幕69_美女免费黄视频_熟女少妇一区二区_97在线视频免费观看_av无线看_91伊人_青春草网站_国产精品第六页_国产一区一区_黄页网站在线观看_在线成人免费电影_欧美一级色_亚洲综合在线五月_一边顶弄一边接吻

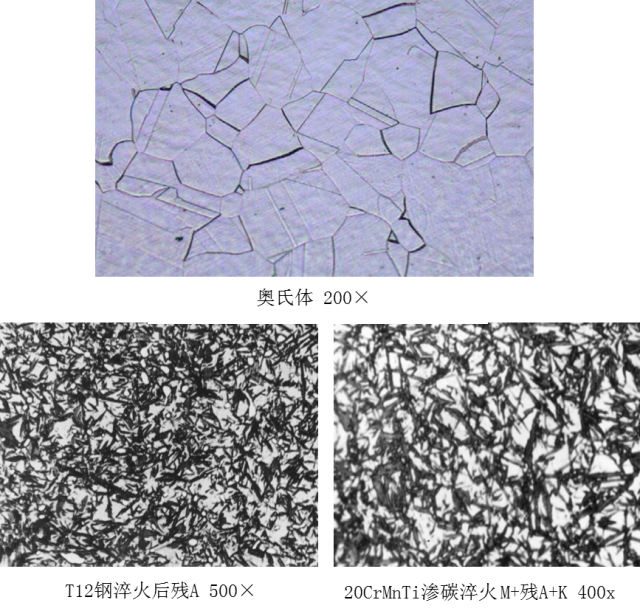

定義：碳與合金元素溶解在γ-Fe中的固溶體，仍保持γ-Fe的面心立方晶格

定義：碳與合金元素溶解在a-Fe中的固溶體

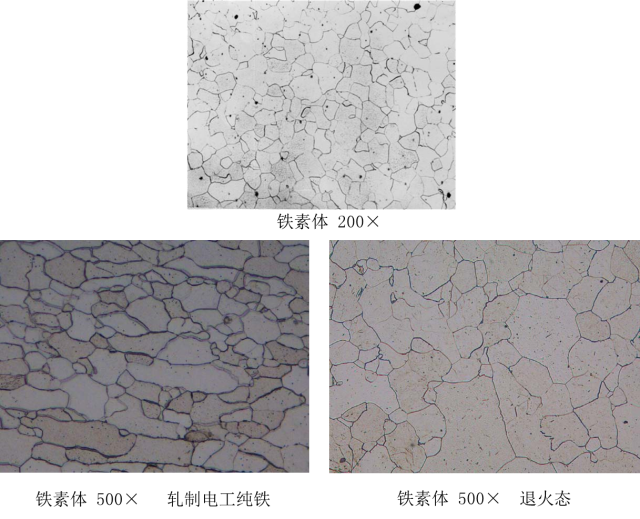

特征：亞共析鋼中的慢冷鐵素體呈塊狀，晶界比較圓滑，當碳含量接近共析成分時，鐵素體沿晶粒邊界析出。

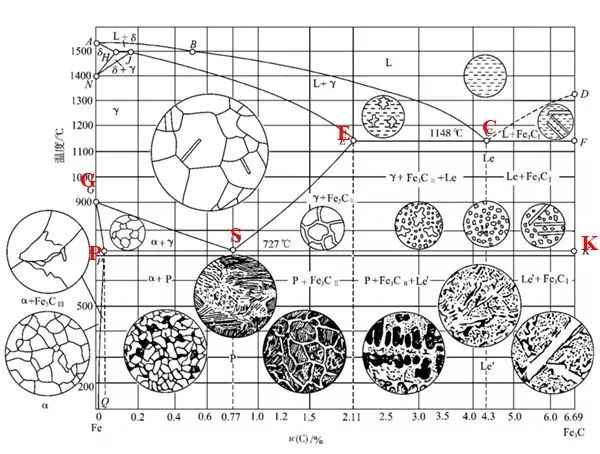

定義：碳與鐵形成的一種化合物

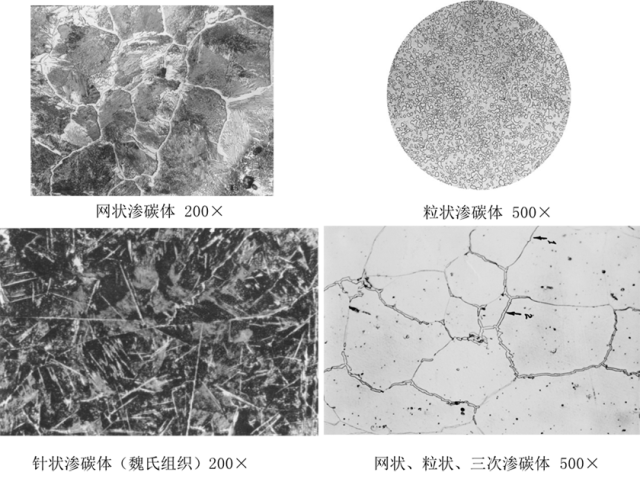

特征：滲碳體不易受硝酸酒精溶液的腐蝕，在顯微鏡下呈白亮色，但受堿性苦味酸鈉的腐蝕，在顯微鏡下呈黑色。滲碳體的顯微組織形態很多，在鋼和鑄鐵中與其他相共存時呈片狀、粒狀、網狀或板狀。

• 在液態鐵碳合金中，首先單獨結晶的滲碳體（一次滲碳體）為塊狀，角不尖銳，共晶滲碳體呈骨骼狀

• 過共析鋼冷卻時沿Acm線析出的碳化物（二次滲碳體）呈網結狀，共析滲碳體呈片狀

• 鐵碳合金冷卻到Ar1以下時，由鐵素體中析出滲碳體（三次滲碳體），在二次滲碳體上或晶界處呈不連續薄片狀

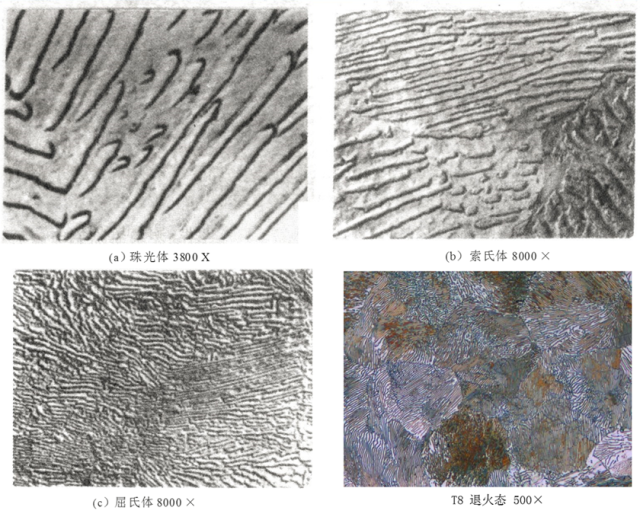

特征：珠光體的片間距離取決于奧氏體分解時的過冷度。過冷度越大，所形成的珠光體片間距離越小。

• 在A1~650℃形成的珠光體片層較厚，在金相顯微鏡下放大400倍以上可分辨出平行的寬條鐵素體和細條滲碳體，稱為粗珠光體、片狀珠光體，簡稱珠光體。

• 在650~600℃形成的珠光體用金相顯微鏡放大500倍，從珠光體的滲碳體上僅看到一條黑線，只有放大1000倍才能分辨的片層，稱為索氏體。

• 在600~550℃形成的珠光體用金相顯微鏡放大500倍，不能分辨珠光體片層，僅看到黑色的球團狀組織，只有用電子顯微鏡放大10000倍才能分辨的片層稱為屈氏體。

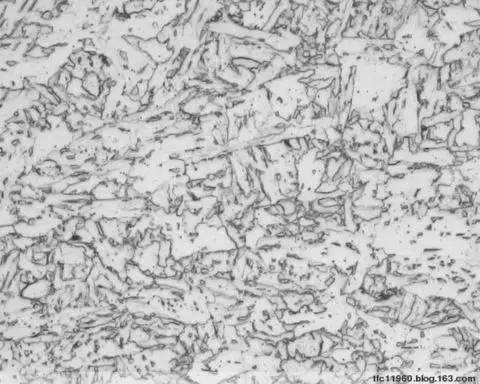

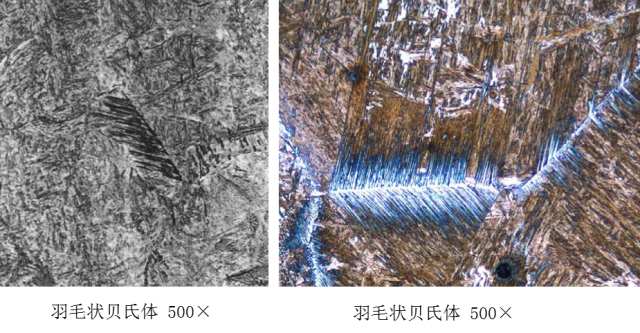

特征：過冷奧氏體在中溫（約350~550℃）的相變產物，其典型形態是一束大致平行位向差為6~8od鐵素體板條，并在各板條間分布著沿板條長軸方向排列的碳化物短棒或小片；典型上貝氏體呈羽毛狀，晶界為對稱軸，由于方位不同，羽毛可對稱或不對稱，鐵素體羽毛可呈針狀、點狀、塊狀。若是高碳高合金鋼，看不清針狀羽毛；中碳中合金鋼，針狀羽毛較清楚；低碳低合金鋼，羽毛很清楚，針粗。轉變時先在晶界處形成上貝氏體，往晶內長大，不穿晶

特征：過冷奧氏體在貝氏體轉變溫度區的最上部的轉變產物。剛形成時是由條狀鐵素體合并而成的塊狀鐵素體和小島狀富碳奧氏體組成，富碳奧氏體在隨后的冷卻過程中，可能全部保留成為殘余奧氏體；也可能部分或全部分解為鐵素體和滲碳體的混合物（珠光體或貝氏體）；最可能部分轉變為馬氏體，部分保留下來而形成兩相混合物，稱為M-A組織

定義：板條狀鐵素體單相組成的組織，也稱為鐵素體貝氏體

定義：碳在a-Fe中的過飽和固溶體

特征：

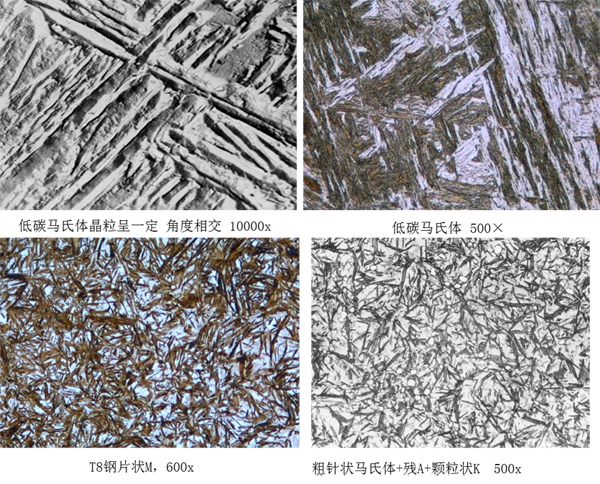

• 板條馬氏體：尺寸大致相同的細馬氏體條定向平行排列，組成馬氏體束或馬氏體領域；在領域與領域之間位向差大，一顆原始奧氏體晶粒內可以形成幾個不同取向的領域。由于板條狀馬氏體形成的溫度較高，在冷卻過程中，必然發生自回火現象，在形成的馬氏體內部析出碳化物，故它易受侵蝕發暗。

• 針狀馬氏體，又稱片狀馬氏體或高碳馬氏體，它的基本特征是：在一個奧氏體晶粒內形成的第一片馬氏體片較粗大，往往貫穿整個晶粒，將奧氏體晶粒加以分割，使以后形成 的馬氏體大小受到限制，因此片狀馬氏體的大小不一，分布無規則。針狀馬氏體按一定 方位形成。在馬氏體針葉中有一中脊面，碳量越高，越明顯，且馬氏體也越尖，同時在馬氏體間伴有白色殘留奧氏體。

定義：奧氏體與滲碳體的共晶混合物

特征：呈樹枝狀的奧氏體分布在滲碳體的基體上

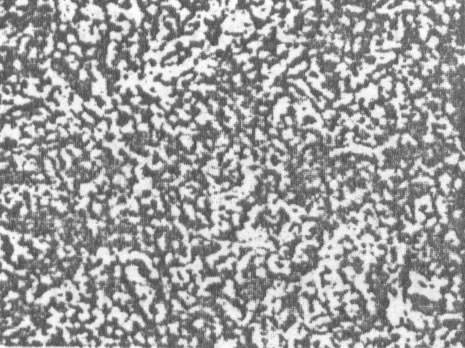

定義：馬氏體分解得到極細的過渡型碳化物與過飽和（含碳較低）的a-相混合組織

定義：碳化物和a-相的混合物

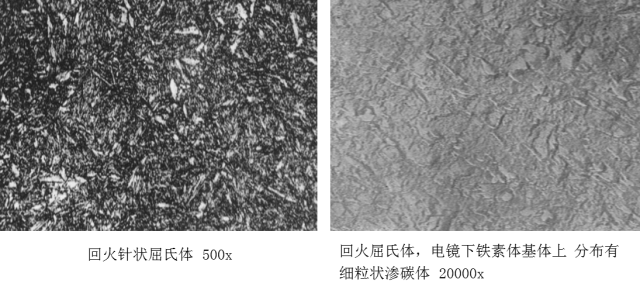

特征：它由馬氏體在350~500℃時中溫回火形成。其組織特征是鐵素體基體內分布著極細小的粒狀碳化物，針狀形態已逐漸消失，但仍隱約可見，碳化物在光學顯微鏡下不能分辨，僅觀察到暗黑的組織，在電鏡下才能清晰分辨兩相，可看出碳化物顆粒已明顯長大

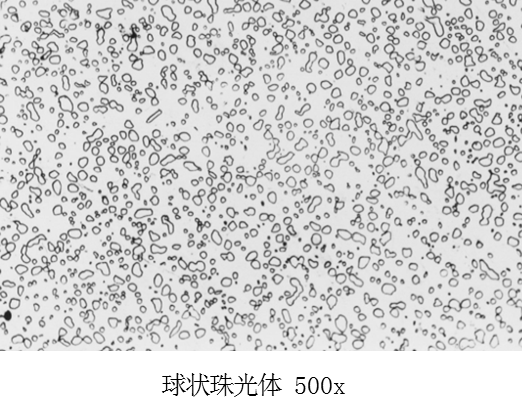

定義：以鐵素體為基體，基體上分布著均勻碳化物顆粒

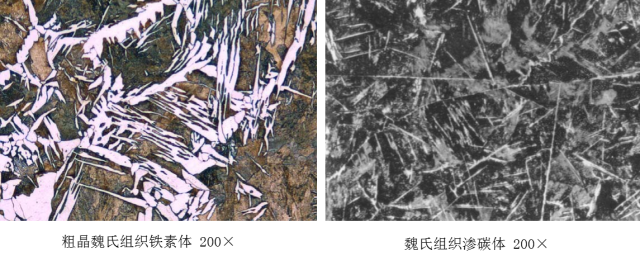

定義：如果奧氏體晶粒比較粗大，冷卻速度又比較適宜，先共析相有可能呈針狀（片狀）形態與片狀珠光體混合存在，稱為魏氏組織
