在生產實際中，物體的形狀和結構是多種多樣的，對于結構和形狀比較復雜的形體，僅用三視圖往往還不能清晰地表達它們的形狀和結構．為適應表達各種物體內外形狀的需要，在制圖標準中，還規定了一系列的表達方法，畫圖時可根據物體的結構特點，選用適當?shù)谋磉_(dá)方法。
視圖、剖視圖、剖面圖表達方法的基本原理都是正投影，所不同的是圖示方法和應用特點。
一、視圖
物體向投影面作正投影，所得到的圖形稱為視圖．視圖主要用來表達物體的外形，一般只畫出物體可見部分的投影，必要時才畫出不可見部分的投影．視圖分為：基本視圖、局部視圖和斜視圖。
視圖分為：基本視圖、局部視圖、斜視圖。
1.基本視圖
制圖標準規定：用正六面體的六個面作為六個投影面，稱為基本投影面．將物體放在六面體中間，分別向投影作正投影，由前向后作投影，得正視圖；由上向下投影，得俯視圖；由左向右投影，得左視圖；這三個視圖我們以前學過．還有三個視圖，由下向上投影，得仰視圖；由右向左投影，得右視圖，由后向前投影得后視圖．

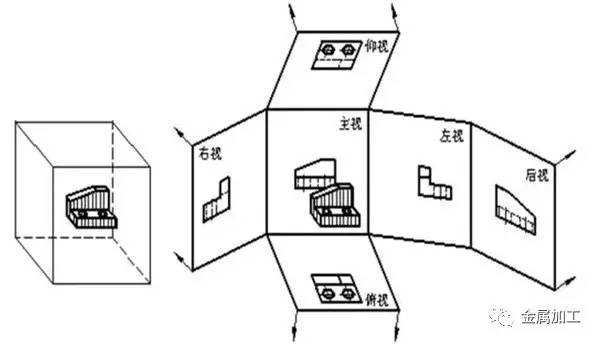

六個基本投影面展開時，規定正立投影面不動，其余各投影面按如圖所示的方向，展開到與正立投影面在同一平面上。

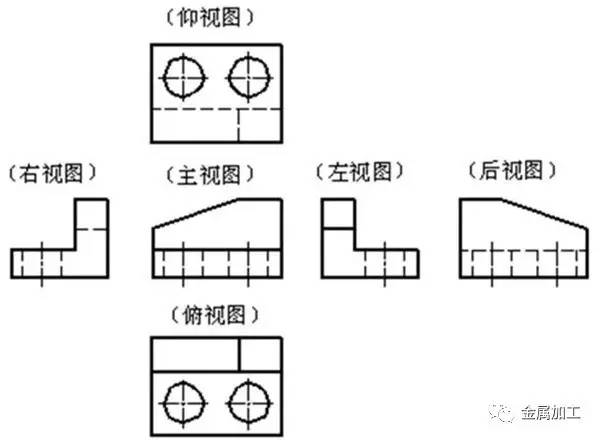

投影面展開后，六個基本視圖的配置關系如圖所示，在同一張圖紙上，基本視圖如按這種位置關系配置，可不標注視圖的名稱。
六個基本視圖的配置：
2．基本視圖的標注：
當某個視圖位置不符合上述配置關系時，應進行標注．標注方法是：在視圖的上方用大寫字母標出視圖名稱，如“A向”、“B向”等，在名稱的下面畫一粗橫線，在相應視圖附近用箭頭指明投影方向并注上同一字母，如圖中的“A向” 視圖，即仰視圖。
基本視圖投影規律及位置關系：
基本視圖之間與三視圖一樣，仍然符合“長
對正、高平齊、寬相等”的投影規律，即：
正、俯、仰、后視圖“長對正”；
正、左、右、后視圖“高平齊”；
俯、左、右、仰視圖“寬相等”。
六個視圖位置關系須注意的是：在俯、左、仰、右視圖中，靠近正視圖的一面是物體的后面，遠離正視圖的一面是物體的前面，此外，正視圖和后視圖左右位置關系相反．
在實際畫圖時，一般物體并不需要全部畫出六個基本視圖，而是根據物體形狀的特點和復雜程度，具體進行分析，選擇其中幾個基本視圖，完整、清晰地表達出該物體的形狀和結構。
3．局部視圖
當物體的某一部分形狀未表達清楚，又沒有必要畫出整個基本視圖時，可以只將物體的這一部分向基本投影面投影，所得的視圖稱為局部視圖．如圖1－4所示，為一集水井，已畫出其正視圖和俯視圖，集水井內外的主要形狀已經表達清楚，但其上部的進水口和下部的出水口的形狀尚未清晰地表達出來．如果再畫左視圖和右視圖，則集水井大部分投影重復．因此，可沿著箭頭A所指的方向?qū)τ覀?cè)面進行投影，只畫出局部的左視圖以表達進水口的形狀；沿著箭頭B所指的方向?qū)ψ髠?cè)面進行投影，只畫出局部的右視圖以表達出水口的形狀．這樣集水井的形狀就完全表達清楚了。
局部視圖不僅減少了畫圖的工作量，而且重點突出，簡單明了，表達方法比較靈活。
畫局部視圖時必須注意：
（1）局部視圖的斷裂邊界用波浪表示，如圖中的A向視圖，但當所表達的局部結構是完整的，且外形輪廓又成封閉時，則波浪線可省略不畫，如B向視圖。
（2）必須用帶字母的箭頭指明投影部位及方向，并在該局部視圖上方用相同的字母標注局部視圖的名稱，如“A向”、“B向”等。
（3）局部視圖應盡量配置在箭頭所指的方向，并與基本視圖保持投影關系．由于布局等原因，也允許把局部視圖配置在圖幅其他適當?shù)牡胤剑鐖DB向視圖。
視圖
當物體上具有不平行于基本投影面的傾斜部分時，在基本視圖上就不能反映該傾斜部分的真實形狀．為了表達傾斜部分的真實形狀，可以選擇一個新的輔助投影面，使它與物體傾斜部分平行，并垂直于一個基本投影面，然后將傾斜部分向輔助投影面投影，再將輔助投影面按投射方向旋轉到與其垂直的基本投影面上，這樣所得的視圖稱為斜視圖．如圖所示。
畫斜視圖圖時要注意以下幾點：
（1）斜視圖通常只要求表達物體傾斜部分的實形，故其余部分不必全部畫出而用波浪線斷開。
（2）畫斜視圖時，必須在基本視圖上用帶字母的箭頭指明投影部位及方向，并在斜視圖上方用相同字母標注名稱，如“A向”、“B向”等。
（3）斜視圖應盡量配置在箭頭所指的方向，并與斜面保持投影關系．為了作圖方便和合理利用圖紙，也可以平移到其他適當?shù)奈恢茫诓恢乱鹫`解時，允許將圖形旋轉，使圖形的主要輪廓或中心線成水平或垂直位置．經過旋轉的斜視圖，必須在斜視圖上標注，如“A向旋轉”。
無論哪種畫法，標注字母和文字都必須水平書寫。
二、剖視圖
當物體的內部結構比較復雜時，如果仍用前面所學的視圖來表達，那么在視圖中必然要畫出很多的虛線，這樣勢必要影響圖形的清晰；即不利于看圖，也不便于標注尺寸．為了解決物體內部結構的表達問題，在制圖中通常采用剖視的方法。
首先我們講一下剖視圖的基本概念和作圖方法。
剖視圖的基本概念和作圖方法

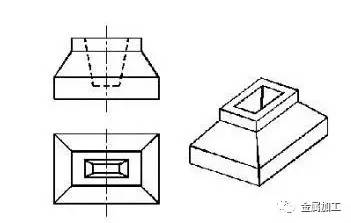

如圖為混凝土杯形基礎的兩個視圖，在基礎中間有一個用來安裝柱子的杯口，它在正視圖上用虛線表示。
剖視圖的概念：
如果采用剖視圖來表達，如圖，假想用剖切平面P剖開基礎，將處在觀察者和剖切面之間的那部分移去，將其余的部分向投影面投影，所得到的圖形稱為剖視圖，簡稱剖視。
畫剖視圖的步驟：
（1）確定剖切面的位置
通常用平面作剖切面，畫剖視圖時，首先要考慮在什么位置剖開物體．為了能確切地表達物體內部孔、槽等結構的真實形狀，剖切平面應該與投影面平行，并沿著孔、槽的對稱平面或通過其軸線．如上圖所示的剖切面即平行于正立投影面，且通過基礎前、后方向的對稱平面。
（2）畫剖視圖
由于剖視是假想的，因此作圖時，首先要清楚剖切后的情況，哪些部分移去了，哪些部分留下了，哪些部分是被剖切平面切到的，其投影如何？凡剖切平面切到的部分以及在剖切平面后的可見部分輪廓，都用粗實線畫出。
（3）畫建筑材料圖例
在剖視圖上被剖切平面切到的斷面部分稱為剖面．在剖面上應畫出材料圖例（材料圖例出現）．這樣，在讀圖時，便可根據圖上有無材料圖例或剖面符號就可以分清形體的實體與空心部分，便于想象形體的內、外形狀和遠近層次。
畫剖視圖應注意的問題：
1．剖切的假想性：剖切對物體來說是假想的，事實上物體并沒有剖開，也沒有拿走一部分，所以畫完剖視圖后，并不影響其它視圖的完整性，其它視圖仍應畫出完整的圖形．如基礎的俯視圖就按完整形體來畫。
2．合理地省略虛線：為了使圖形更加清晰，剖視圖中可省略不必要的虛線．凡是已經表達清楚的結構形狀，在其他視圖上仍為虛線者可省略不畫。
3．剖視圖上要防止漏線：剖視圖應該畫出剖切到的剖面形狀的輪廓線和剖切面后面的可見輪廓線．但初學者往往容易漏畫剖切面后面的可見輪廓線。
4．剖面線的方向：金屬材料的剖面符號，是在剖面內畫出間隔相等、方向相同、與水平方向成45的細實線．同一零件各剖面圖上剖面線傾斜方向和間隔應一致。
| |
|
